Sistemi ozemljitve za fotovoltaične naprave

OBO Slowenien
/
Panožne rešitve
/
…
/
Ozemljitveni sistemi

Naši izdelki za popolno ozemljitev fotovoltaičnih naprav

  • Ploščati in okrogli prevodniki

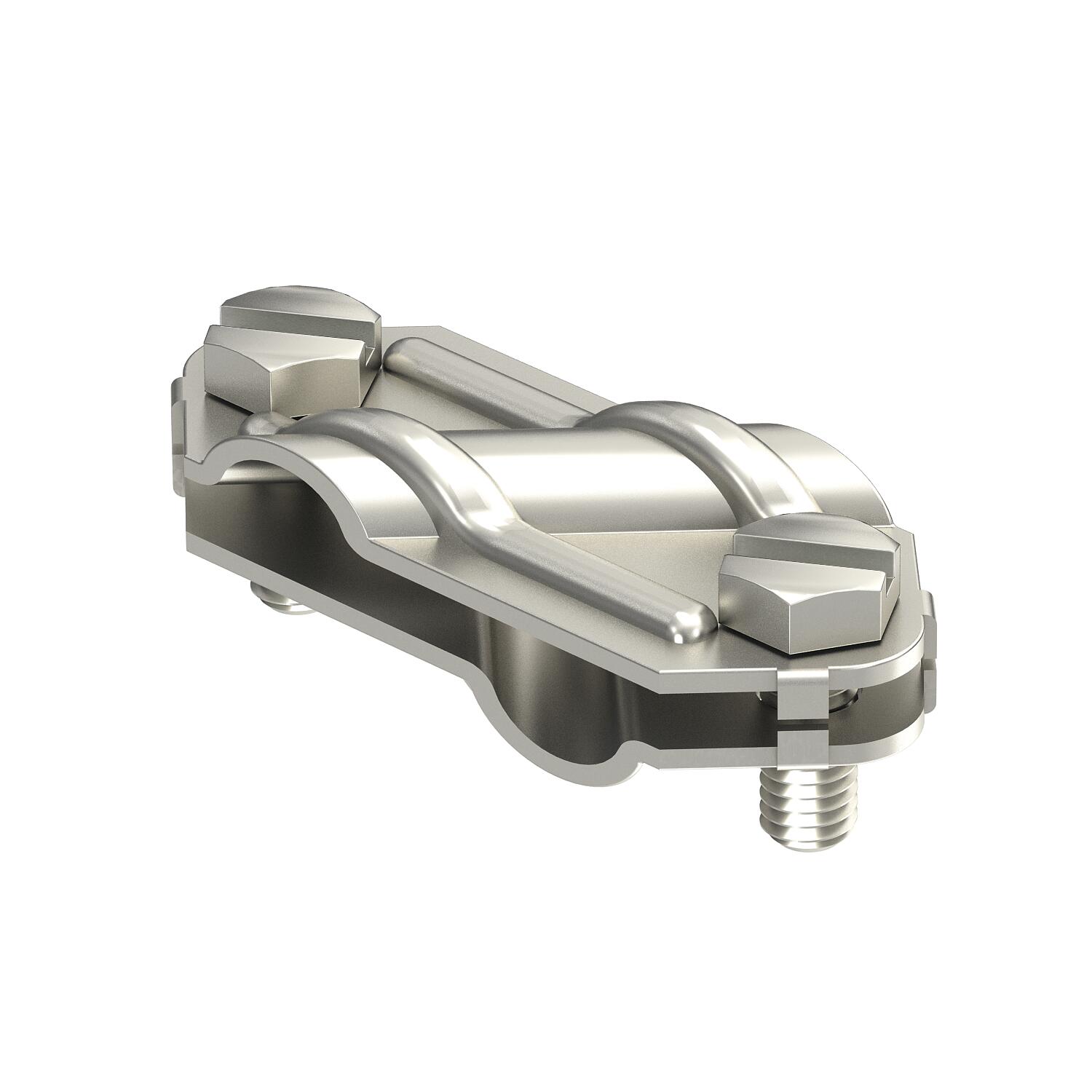

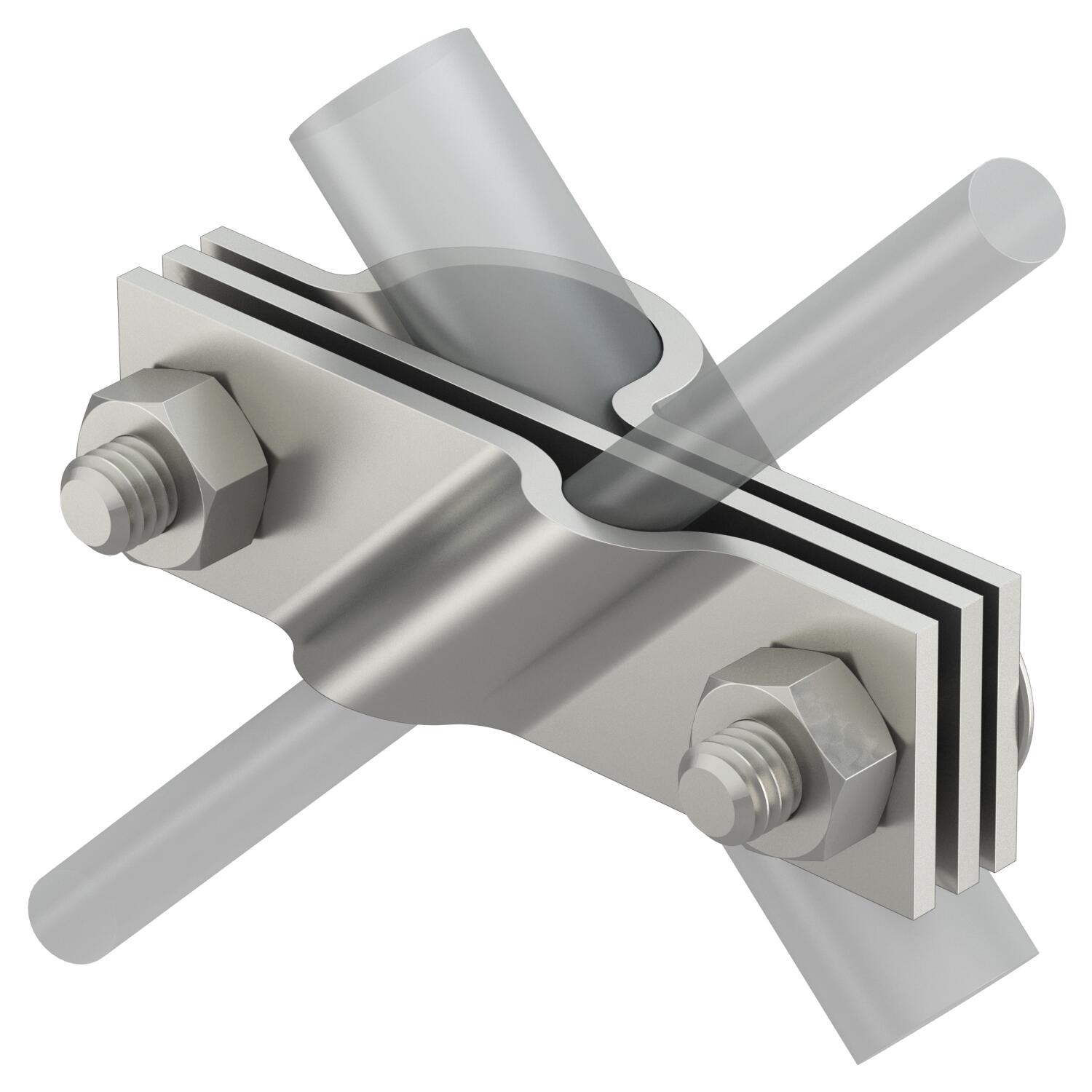

  • Spojka

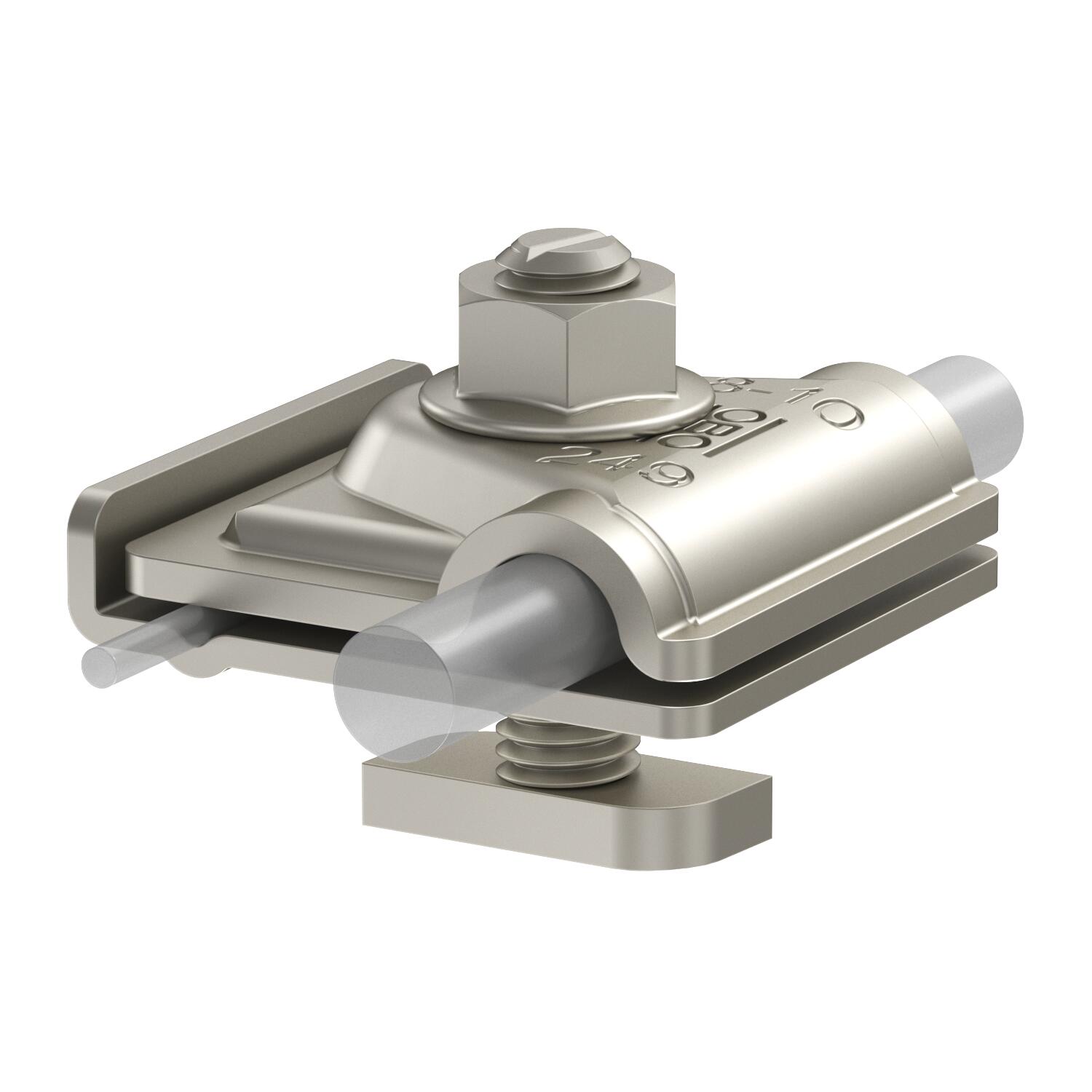

  • Priključne sponke
  • Ozemljitvene uvodnice
  • Globinsko, obročasto in temeljno ozemljilo
  • Protikorozijska zaščita


Sistemi ozemljitve za fotovoltaične naprave

Pri strešnih fotovoltaičnih napravah brez sistema strelovodne zaščite na novogradnjah je v Nemčiji obvezna instalacijah temeljnega ozemljila v skladu z DIN 18014. Pri strešnih fotovoltaičnih napravah s sistemom strelovodne zaščite je treba poleg tega upoštevati tudi zahteve VDE 0185-305-3 (IEC/EN 62305-3; upor ozemljitve < 10 Ohm). Pri samostoječih fotovoltaičnih napravah je treba prav tako upoštevati zahteve VDE 0185-305-3 (IEC/EN 62305-3) glede ozemljitve.

Ozemljitvene naprave tipa A

Ozemljitvene naprave tipa A obsegajo vijačne in pilotne temelje, če ti ustrezajo zahtevam VDE 0185-561-2 (IEC/EN 62561-2). Pri tem je v odvisnosti od izbranega materiala treba upoštevati tako minimalni prečni prerez kot mehanske in električne lastnosti.

Ozemljitvene naprave tipa B

Ploščni in pasovni temelji so primer ozemljitvenih naprav tipa B. Skladno z VDE 0185-305-3 Priloga 5 imajo zmanjšano delovanje ozemljila in jih je treba razširiti z drugimi ozemljitvenimi ukrepi, kot sta pentljasto ozemljilo (20 m x 20 m) ali globinsko ozemljilo.

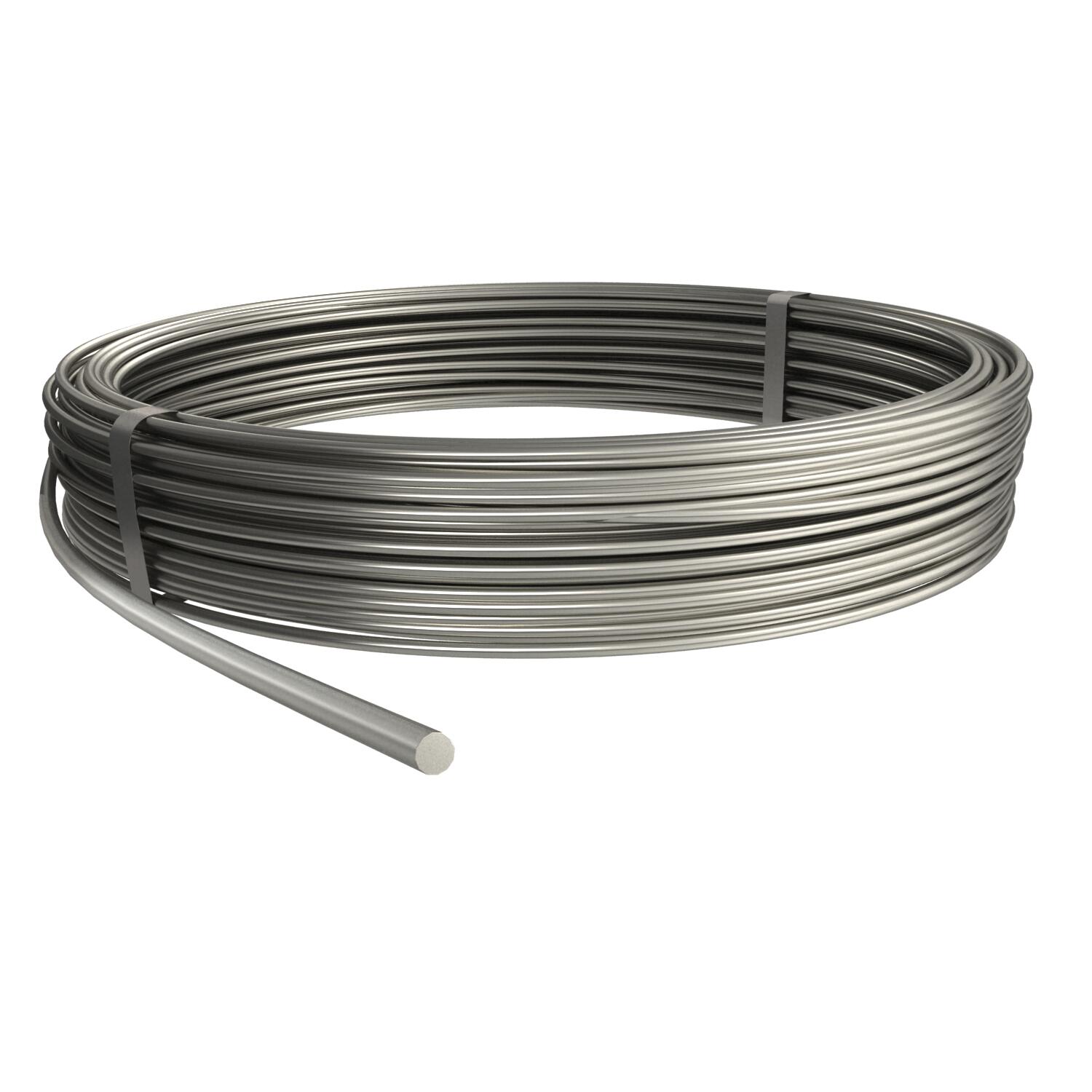

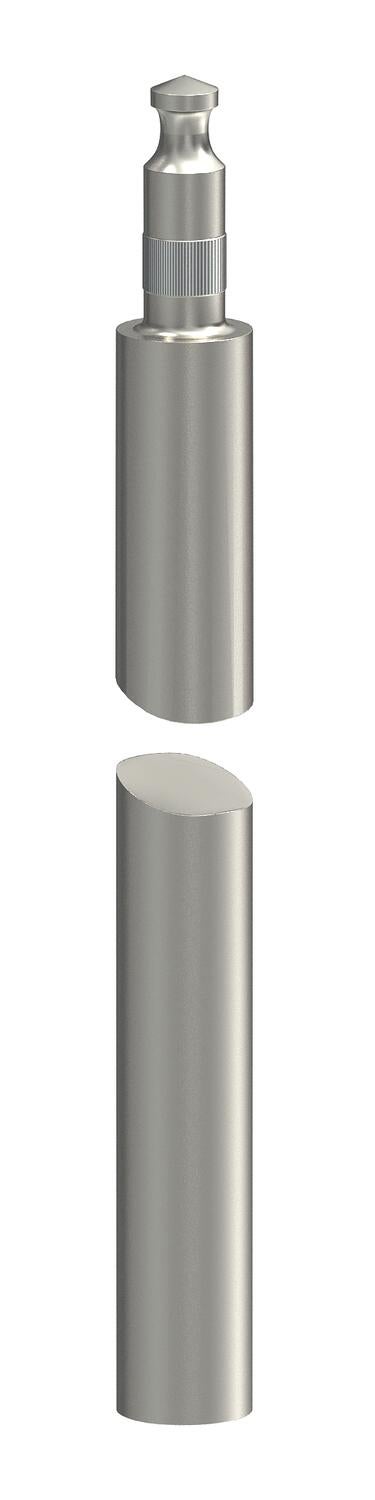

Za oba primera ima OBO primerna globinska ozemljila s Ø 20 mm oziroma Ø 25 mm, žice s Ø 10 mm in trakove različnih dimenzij, na primer 30 x 3,5 mm ali 40 x 4 mm v svojem portfelju.




Tip A

  • Vodoravno ozemljilo
  • Navpično ozemljilo (globinsko ali paličasto ozemljilo)








Tip B

  • Obročasto ozemljilo (površinsko ozemljilo)
  • Temeljno ozemljilo





1Tip OMEX
2Tip BP
3Tip Standard
4Tip LightEarth

Pri temeljih z armaturnim jeklom pocinkana ali pobakrena ozemljila v prsti niso dovoljena. V prst je treba vstaviti visokolegirano jeklo z vsebnostjo vsaj 2 % molibdena, kot v materialih št. 1.4401, št. 1.4404 ali št. 1.4571. Ta je glede na ostale legirane ali nelegirane materiale v glavnem nevtralen in tako zagotavlja visoko razpoložljivost naprave.

Funkcijska ozemljitev kovinskih podkonstrukcij

Za zagotovitev funkcionalne ozemljitve kovinskih podkonstrukcij ali stojal modulov VDE 0185-305-3 Priloga 5 navaja naslednje situacije:

SituacijaMinimalni prečni prerez, funkcijska bakrena ozemljitev
Fotovoltaična naprava brez sistema strelovodne zaščite ali fotovoltaična naprava s sistemom strelovodne zaščite in z upoštevano ločilno razdaljo6 mm2
Fotovoltaična naprava s sistemom strelovodne zaščite in z neupoštevano ločilno razdaljo16 mm2

Obsežni sortiment za ozemljitvene sisteme

OBO Bettermann nudi obsežen sortiment izdelkov za ozemljitvene sisteme pri fotovoltaičnih napravah

Prepričajte se sami.

na katalog izdelkov
