Prenapetostna zaščita pri fotovoltaičnih napravah

Pri standardni prenapetostni zaščiti fotovoltaičnih naprav je treba upoštevati naslednje smernice:

• Za preprečevanje prenapetostnih škod je za foltovoltaične naprave priporočen sistem zaščite pred strelo v skladu z VDE 0185- 305-3 (IEC/ EN 62305-3).
• Analiza tveganja po VDE 0185-305-2 pripomore pri določanju potrebe po sistemu zaščite pred strelo in razredu zaščite pred strelo. To velja samo v primerih, ko drugi predpisi, kot na primer deželni gradbeni predpisi, ne zahtevajo drugih sistemov zaščite pred strelo.
  Pri kompleksnih samostoječih fotovoltaičnih napravah, kot so fotovoltaične elektrarne ali polja sončnih elektrarn z zahtevo po večji razpoložljivosti, je treba načeloma preveriti potrebo po dodatnih ukrepih z uporabo standarda VDE 0185-305-2.

• Samo zaščitena naprava lahko vzdrži obremenitve, ki jim je izpostavljena, ter trajno in varno proizvaja energijo. Tako priporočajo zavarovatelji premoženja v novi različici smernic VdS 2010 (februar 2021) še naprej notranjo prenapetostno zaščito za prostostoječe fotovoltaične naprave.
• Za postavitev napajalnih sistemov fotovoltaičnih naprav veljajo standardi serije VDE 0100, še posebej standard DIN VDE 0100-712.

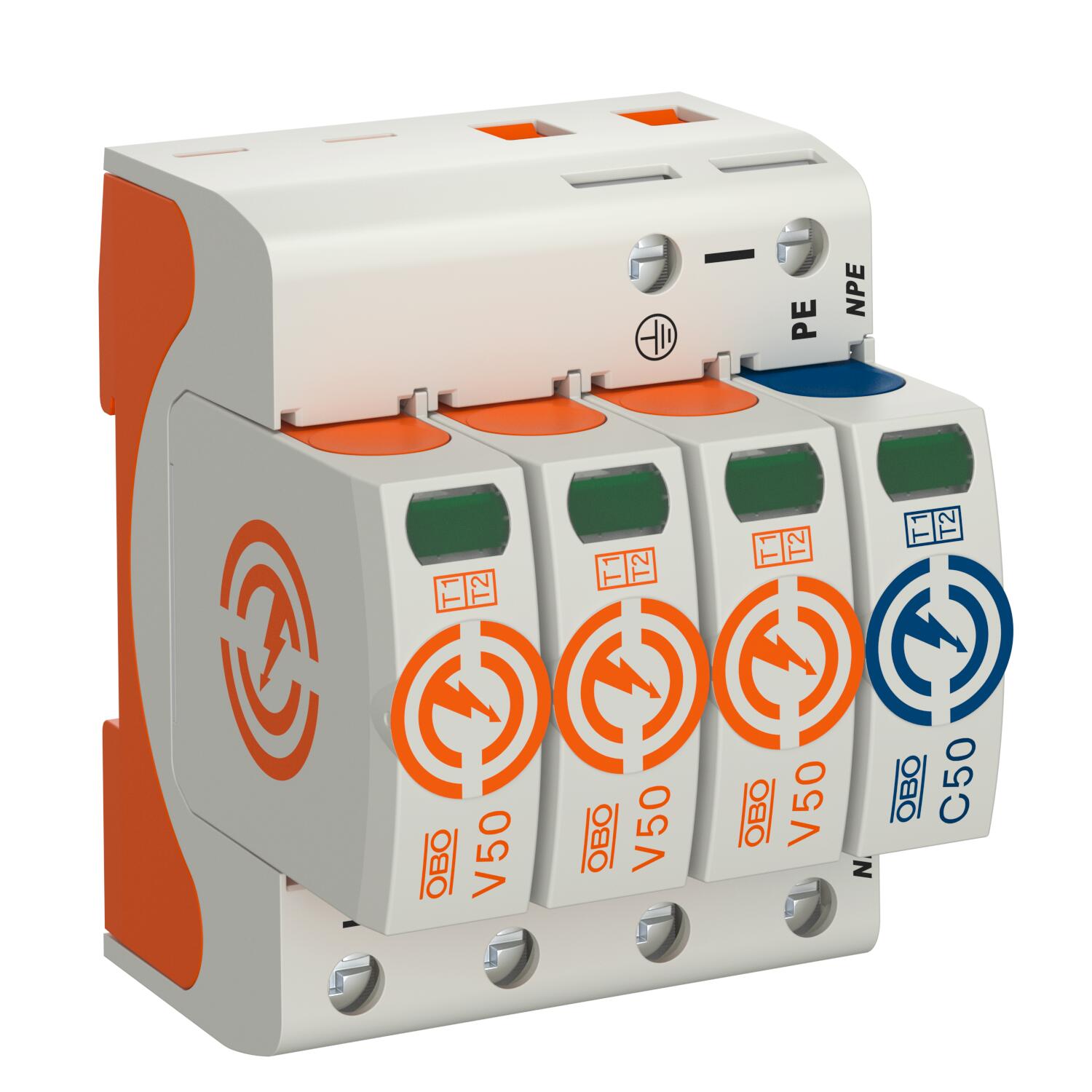

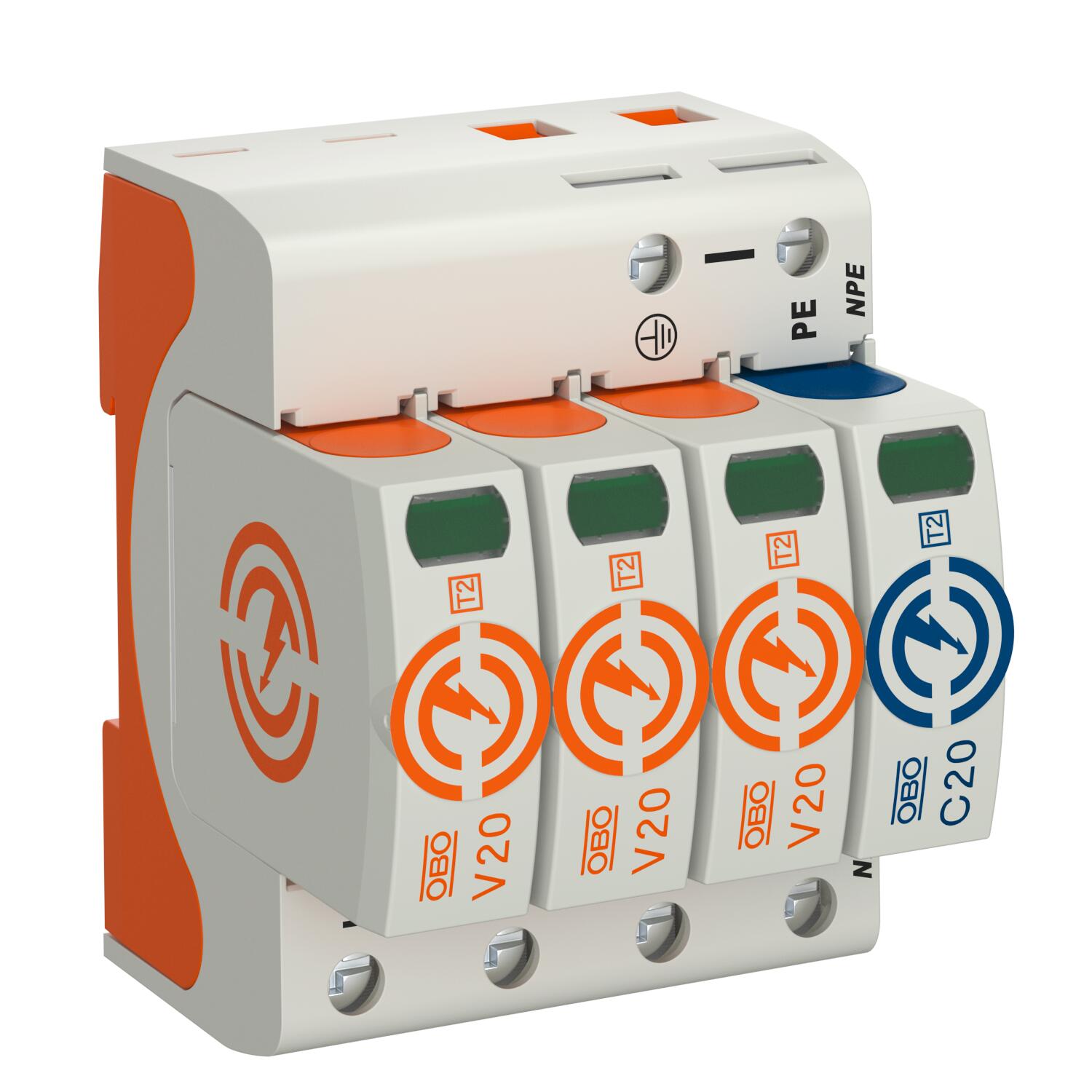

• Če je fotovoltaična naprava postavljena in priključena na električno omrežje na novo, je treba uporabiti prenapetostno zaščito (tip 2/razred II) na strani AC skladno z DIN VDE 0100-443 in DIN VDE 0100-712 (IEC 60364-4-44 in 60364-7-712).
• Z dodatnim sklicevanjem DIN VDE 0100-712 na VDE 0185-305-3, Priloga 5, obstaja potreba po sistemu prenapetostne zaščite ne le na strani AC, temveč tudi na strani DC, da bi prispevali k varnosti razsmernika v objektih z zunanjim sistemom zaščite pred strelo.

Pri izbiri je treba še posebej upoštevati naslednje.

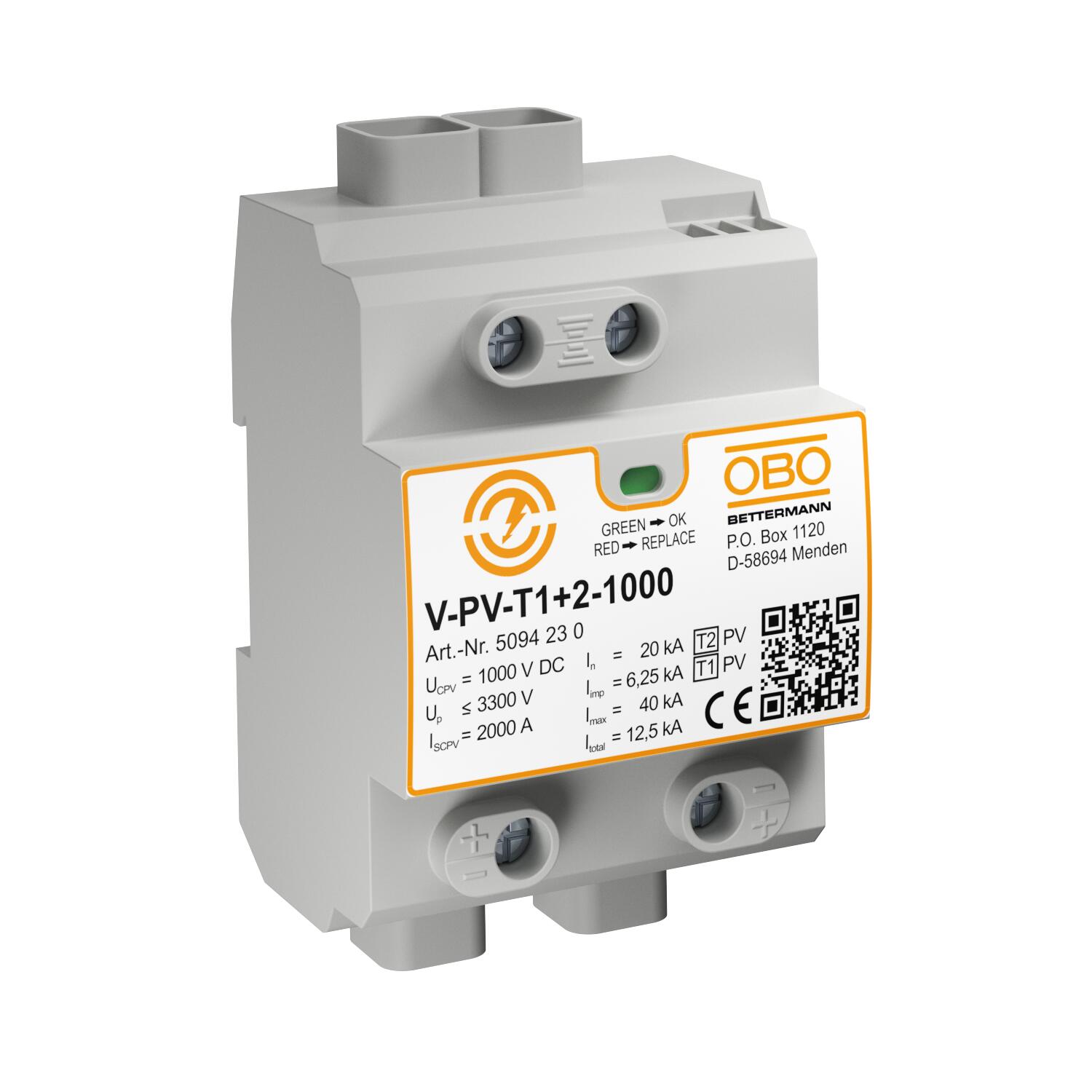

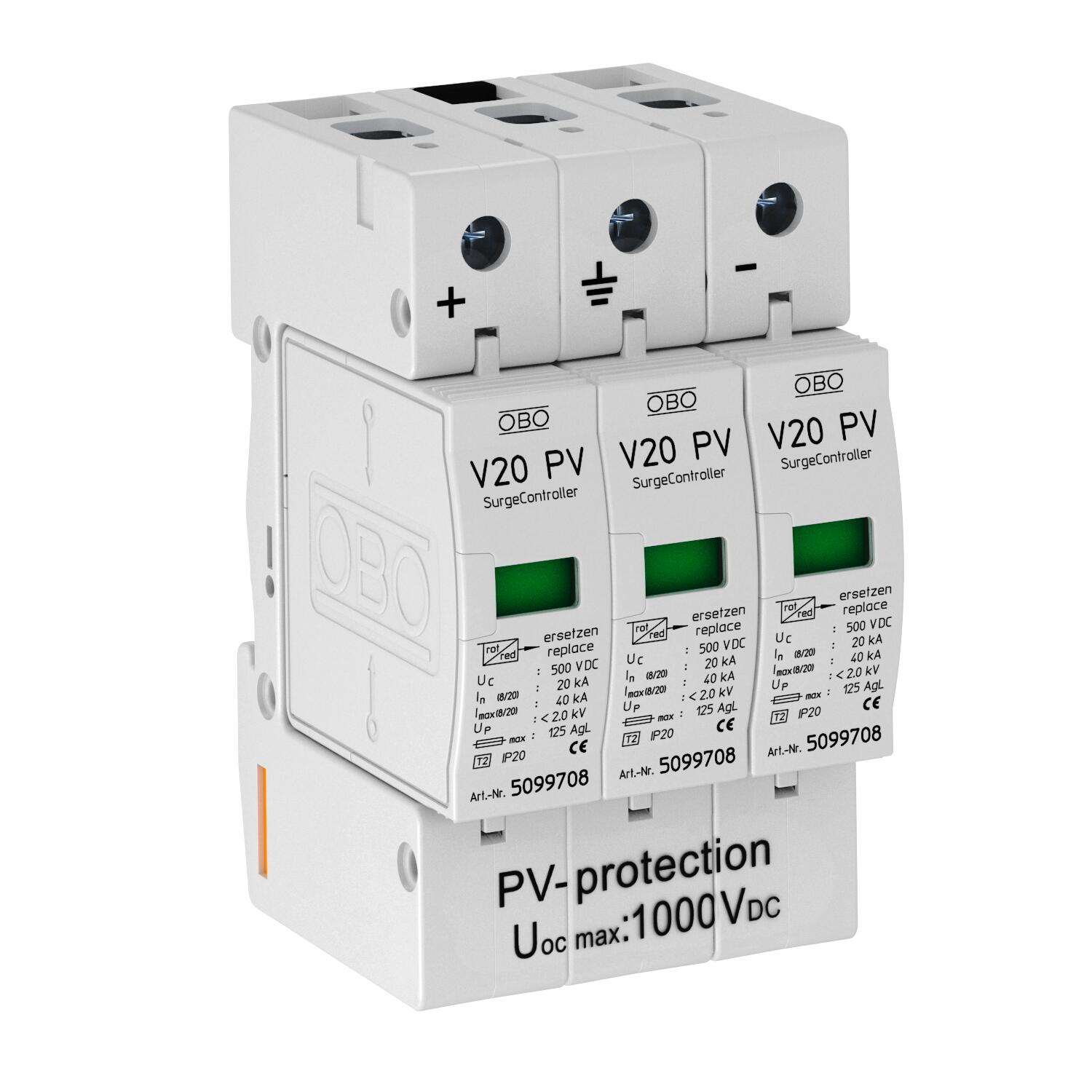

• Najvišja napetost prostega teka fotovoltaične naprave nikakor ne sme presegati najvišje neprekinjene napetosti naprave s prenapetostno zaščito za enosmerno stran fotovoltaične naprave.
• Število potrebnih zaščitnih naprav določite glede na število sledilnikov MPP v posameznem fotovoltaičnem sistemu.

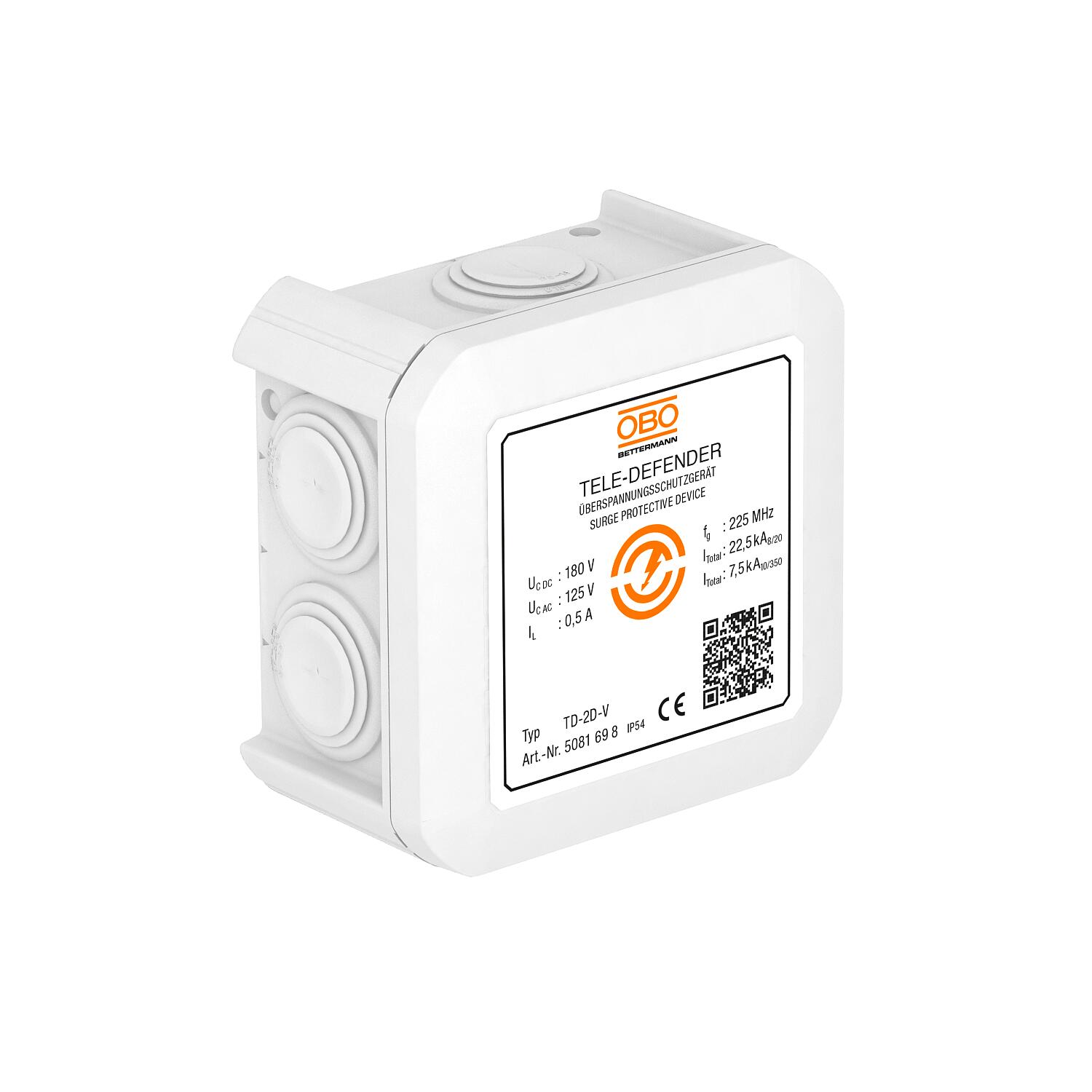

• Če je razsmernik povezan z informacijsko ali s komunikacijsko opremo, je treba tudi te napeljave vključiti v izenačitev potenciala s primerno napravo s prenapetostno zaščito.

Namestitev razsmernika fotovoltaične naprave na stavbah poteka glede na krajevne razmere na strehi, na podstrešju, a pogosto tudi v kleti. Pri namestitvi v kleti je smiselno postaviti prenapetostno zaščito ne samo pred razsmernik, temveč tudi pri vstopu napeljave v stavbo, da preprečite induktivne zunanje vplive.

Prenapetostna zaščita za fotovoltaične naprave ima zmeraj dve plati. Iz različnih razlogov se lahko prenapetosti pojavijo v sistemu tako na enosmerni kot na izmenični strani ter tako na primer poškodujejo razsmernik. Prenapetostna zaščita OBO zanesljivo zavaruje vse plati. Za zaščito vhoda na strani razsmernika z enosmernim tokom ponuja OBO portfelj generatorskih priključnih omaric z zaščito pred strelo in prenapetostno zaščito.
